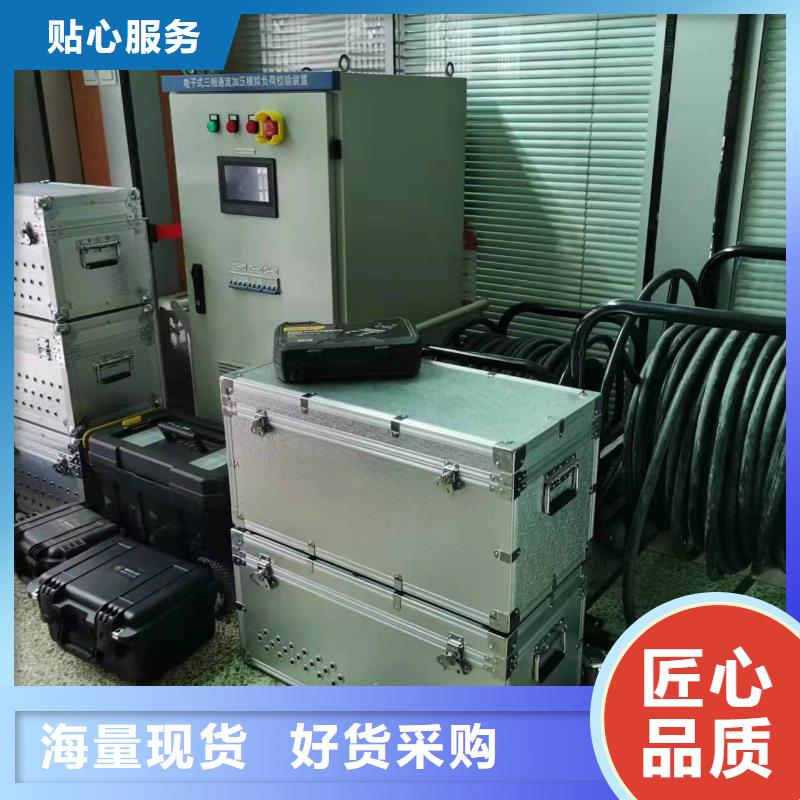

【一次通流加压模拟带负荷向量试验装置配电自动化终端测试仪常年供应】

香港一次通流加压模拟带负荷向量试验装置220kV母线各间隔通流参考相位以220kV #1母线PT 的A相为参考相位基准，将220kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧220kV套管处对母线三相通流（160A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查4回220kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。4.1)201-#1母线-200母联开关-#2母线-213线路间隔将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。通流加压路径如图2图2测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上214间隔开关，然后再将213间隔一次设备恢复到初始状态。以下间隔雷同4.2)201-#1母线-200母联开关-#2母线-214线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上214-2、214、214-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-214线路间隔。通流加压路径图略测量2套母差保护屏中201、200、214母差保护，测量214间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。4.3）201-#1母线-200母联开关-#2母线-202#2主变开关间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上202-2、202、202-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-202#2主变间隔。通流加压路径图略测量2套母差保护屏中201、200、202母差保护，包括后台监控机测量值等；测量完成后将202间隔一次设备恢复到初始状态。4.4）201-#1母线-200母联开关-#2母线- 215线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上215-2、215、215-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-215线路间隔。通流加压路径图略测量2套母差保护屏中201、200、215母差保护，包括后台监控机测量值等；测量完成后将215间隔一次设备恢复到初始状态。
